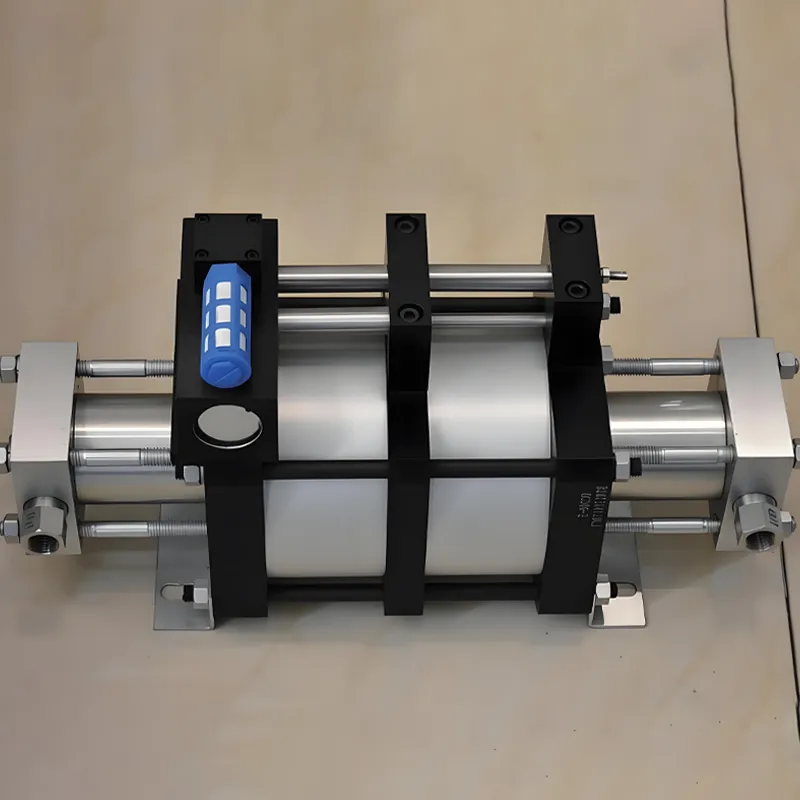

Bomba Hidráulica Neumática de la Serie OGD-2

Bomba Hidráulica Neumática de la Serie OGD-2
Bomba Hidráulica Neumática de la Serie OGD-2
Bomba Hidráulica Neumática de la Serie OGD-2
Bomba Hidráulica Neumática de la Serie OGD-2

introducción del producto

The OGD-2 Series Pneumatic Hydraulic Pump is designed to boost the pressure of oil, water, and chemical media. It features a compact structure with low cost and high efficiency, and works on a reciprocating piston intensifier principle. Driven by compressed air or inert gas, it can reach pressures up to 600 MPa and automatically compensates pressure when outlet pressure drops.

Highlight provides suitable pneumatic hydraulic pumps according to application requirements. The product range includes six series: M, MD, OS, OSD, OG, and OGD, which can meet different pressure and flow requirements, and different media can be matched with different pump types.

Solicitar presupuesto

Descripción del producto

The OGD-2 series is a double-acting pneumatic pump. Compared with the OGD series pump, the OGD-2 series can generate 2× output pressure under the same driving air pressure.

The gas drive components are made of aluminum alloy, and the aluminum alloy parts are treated by oxidation to black finish, ensuring good appearance and corrosion resistance. The liquid end material can be selected as carbon steel or stainless steel according to the working medium. The complete sealing set uses imported high-quality seals to ensure pump performance.

The driving air piston diameter of this series is 160 mm. The maximum driving air pressure is 10 bar. To ensure service life, it is recommended to use driving air pressure ≤ 8 bar.

Bomba Hidráulica Neumática de la Serie OGD-2

If you’d like to learn more about other models, please contact our customer service team.



Technical Parameters OGD6-2 OGD10-2 OGD16-2 OGD28-2 OGD40-2 OGD64-2 OGD80-2 OGD100-2 OGD130-2 OGD175-2 OGD255-2 OGD400-2
Pressure Ratio 12:1 20:1 32:1 56:1 80:1 128:1 160:1 200:1 260:1 350:1 510:1 800:1
Outlet Pressure PB (bar) 96 160 256 448 640 1024 1280 1600 2080 2800 4080 6400
Free Flow Rate (L/min) 39.28 24.72 17.01 9.72 6.63 4.32 3.25 2.38 1.98 1.70 1.05 0.69
Driven Air Pressure PL (bar) 1–8 1–8 1–8 1–8 1–8 1–8 1–8 1–8 1–8 1–8 1–8 1–8
Driven Air Port Size ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″
Medium Inlet Port Size ZG3/4″ ZG3/4″ ZG1/2″ ZG1/2″ ZG3/8″ ZG3/8″ ZG3/8″ ZG3/8″ ZG3/8″ ZG1/4″ ZG1/4″ ZG1/4″
Medium Outlet Port Size ZG1/2″ ZG1/2″ ZG3/8″ ZG3/8″ ZG1/4″ ZG1/4″ M14×1.5 M14×1.5 M14×1.5 M14×1.5 M14×1.5 M14×1.5
Booster Pump Material Aluminum Alloy / Carbon Steel / Stainless Steel
Max Working Frequency (times/min) 60 60 60 60 60 60 60 60 60 60 60 60
Pump Stop Pressure PB 12PL 20PL 32PL 56PL 80PL 128PL 160PL 200PL 260PL 350PL 510PL 800PL
Max Working Temperature (°C) 60 60 60 60 60 60 60 60 60 60 60 60
Net Weight (kg) 19.7 19.7 19.7 18.5 18.5 18.5 18.5 18.3  18.3  18.3  18.3  18.3
Standard Seals Polyurethane / Nitrile Rubber
Length (mm) 530 530 461 461 461 461 461 461 461 461 421 421
Width (mm) 172 172 172 172 172 172 172 172 172 172 172 172
Height (mm) 273 273 273 273 273 273 273 273 273 273 273 273
Oil Filling Version Ordering Code OGD6-20L OGD10-20L OGD16-20L OGD28-20L OGD40-20L OGD64-20L OGD80-20L OGD100-20L OGD130-20L OGD175-20L OGD255-20L OGD400-20L
Water Filling Version Ordering Code OGD6-2WL OGD10-2WL OGD16-2WL OGD28-2WL OGD40-2WL OGD64-2WL OGD80-2WL OGD100-2WL OGD130-2WL OGD175-2WL OGD255-2WL OGD400-2WL
Special Inlet and Outlet (e.g., NPT) Ordering Code OGD6-20L-NPT OGD10-20L-NPT OGD16-20L-NPT OGD28-20L-NPT OGD40-20L-NPT OGD64-20L-NPT OGD80-20L-NPT OGD100-20L-NPT OGD130-20L-NPT OGD175-20L-NPT OGD255-20L-NPT OGD400-20L-NPT

Features & Functions

  • Pressure can be adjusted through a manual hydraulic pressure control valve or a pneumatic control valve.
  • Air-driven operation, especially suitable for explosion-proof applications.
  • Capable of reaching the preset final pressure.
  • Automatic pressurization by the pump.
  • Long-term pressure holding with no additional energy consumption.
  • Ensures the medium will not overheat during pressure holding.
  • Easy installation and low maintenance cost: only need to connect air source, inlet line, and pressure line to work.
  • Reliable operation with low maintenance cost and low operating noise.



Ventajas del producto

  • Compact structure, low cost, and high efficiency.
  • Driven by compressed air or inert gas; pressure can reach 600 MPa.
  • OGD-2 series produces 2× output pressure compared with OGD series under the same driving air pressure.
  • Aluminum alloy gas drive section with oxidation black finish; liquid end material selectable by medium.
  • Imported high-quality seal set to ensure pump performance.
  • Automatic operation: starts when pressure drops and compensates pressure automatically.



Ventajas de nuestra empresa

Highlight se centra en el diseño y la fabricación de equipos de pruebas de presión y sistemas de pruebas de control de fluidos, ofreciendo tanto modelos estándar como personalización basada en proyectos.

  • Más de 16 años centrados en equipos de pruebas de presión y sistemas de refuerzo neumático
  • Capacidad de producción anual: más de 1.000 equipos
  • Más de 8000 clientes atendidos
  • Implantación de la gestión de calidad basada en ISO9001 y control estable de la fabricación
  • Un sólido equipo de ingeniería para la configuración del banco de pruebas, la adaptación de los dispositivos y la asistencia técnica.
  • Experiencia en exportación apoyando a compradores internacionales con comunicación y documentación técnica



Working Temperature & Recommended Drive Air Quality

  • Working temperature: Standard operating temperature range is -20°C to +60°C. (Below 0°C, ensure the driving air source is dry and clean.)
  • Recommended drive air quality (PNEUROP 611/1984):
  • Air quality class: 3–4
  • Particles: max particle size 5 μm, max particle concentration 5 mg/m³
  • Dew point / water content: +10°C: 9.4 g/m³, +2°C: 5.6 g/m³
  • Oil content: 1.0–5 mg/m³
  • Note: Continuous operation with humid gas may cause icing. It is recommended to install a water separator or dryer and use a lubricator to extend seal life.
