Bomba Hidráulica Neumática de la Serie OGD

Bomba Hidráulica Neumática de la Serie OGD
Bomba Hidráulica Neumática de la Serie OGD
Bomba Hidráulica Neumática de la Serie OGD
Bomba Hidráulica Neumática de la Serie OGD
Bomba Hidráulica Neumática de la Serie OGD
Bomba Hidráulica Neumática de la Serie OGD

introducción del producto

The OGD series pumps operate via single or double-acting piston stages, driven by air or gas. The pumps are constructed with aluminum alloy and stainless steel, ensuring durability and corrosion resistance. The series includes M, MD, OS, OSD, OG, and OGD types, which meet different pressure and flow requirements for diverse industrial applications. Unique to the OGD series, pulse flow is 50% higher than comparable OG models. Key advantages include automatic pressure compensation, minimal energy consumption, and reliable operation under various field conditions.

Solicitar presupuesto

Descripción del producto

The OGD pneumatic hydraulic pump series can proportionally increase compressed air pressure, with an output up to 640MPa (92800 PSI). Designed for air source pressurization, gas lubrication, high-pressure air supply for laser cutting machines, and pneumatic valve actuation. The pump system features a compact structure with reliable components including globe valves, pressure gauges, air storage tanks, and pressure regulators, enabling high-pressure gas output by connecting compressed air only.

Bomba Hidráulica Neumática de la Serie OGD

Technical Parameters OGD6 OGD10 OGD16 OGD28 OGD40 OGD64
Pressure Ratio 6:1 10:1 16:1 28:1 40:1 64:1
Outlet Pressure PB (bar) 48 80 128 224 320 512
Free Flow Rate (L/min) 45.84 28.85 19.84 11.34 7.74 5.04
Driven Air Pressure PL (bar) 1–8 1–8 1–8 1–8 1–8 1–8
Driven Air Port Size ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″
Medium Inlet Port Size ZG3/4″ ZG3/4″ ZG1/2″ ZG1/2″ ZG3/8″ ZG3/8″
Medium Outlet Port Size ZG1/2″ ZG1/2″ ZG3/8″ ZG3/8″ ZG1/4″ ZG1/4″
Booster Pump Material Aluminum Alloy / Carbon Steel / Stainless Steel
Max Working Frequency (times/min) 60 60 60 60 60 60
Pump Stop Pressure PB 6PL 10PL 16PL 28PL 40PL 64PL
Max Working Temperature (°C) 60 60 60 60 60 60
Net Weight (kg) 15.2 15.2 15.2 14 14 14
Standard Seals Polyurethane / Nitrile Rubber

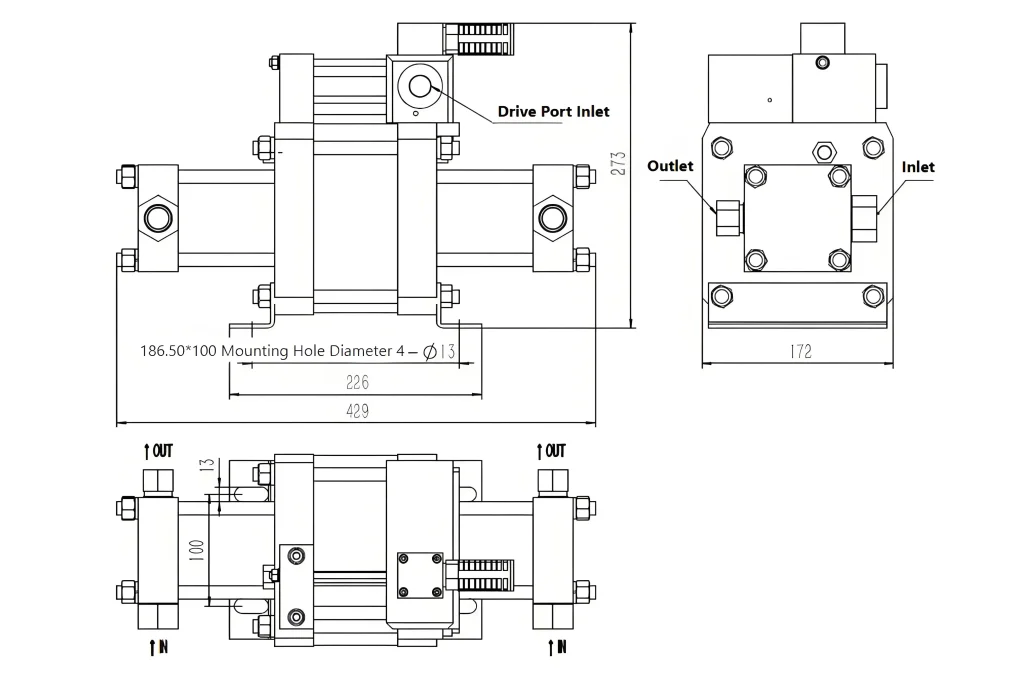

Length (mm) 429 429 360 360 360 360
Width (mm) 172 172 172 172 172 172
Height (mm) 273 273 273 273 273 273
Oil Filling Version Ordering Code OGD60L OGD100L OGD160L OGD280L OGD400L OGD640L
Water Filling Version Ordering Code OGD6WL OGD10WL OGD16WL OGD28WL OGD40WL OGD64WL
Special Inlet and Outlet (e.g., NPT) Ordering Code OGD60L-NPT OGD100L-NPT OGD160L-NPT OGD280L-NPT OGD400L-NPT OGD640L-NPT

Functions & Features

  • Pressure adjustment via manual control valve or air-driven control, capable of achieving target pressures automatically.
  • Air/gas-driven, suitable for explosion-proof or high-safety environments.
  • Accurate final pressure delivery with automatic compensation.
  • Minimal energy consumption; no external power required.
  • Stable long-term operation without material degradation or overheating.
  • Easy installation, maintenance, and operation with minimal noise.



Ventajas del producto

  • High Pressure Capability: Up to 640MPa for OGD series, suitable for high-demand industrial applications.
  • Durable Construction: Aluminum alloy and stainless steel for long service life and corrosion resistance.
  • Automatic Pressure Compensation: Maintains consistent output without operator intervention.
  • Explosion-Proof Operation: Fully air-driven with no external power source required.
  • Pulse Flow Enhancement: 50% higher pulse flow compared to OG series, improving efficiency.
Bomba Hidráulica Neumática de la Serie OGD

If you’d like to learn more about other models, please contact our customer service team.



Ventajas de nuestra empresa

Highlight se centra en el diseño y la fabricación de equipos de pruebas de presión y sistemas de pruebas de control de fluidos, ofreciendo tanto modelos estándar como personalización basada en proyectos.

  • Más de 16 años centrados en equipos de pruebas de presión y sistemas de refuerzo neumático
  • Capacidad de producción anual: más de 1.000 equipos
  • Más de 8000 clientes atendidos
  • Implantación de la gestión de calidad basada en ISO9001 y control estable de la fabricación
  • Un sólido equipo de ingeniería para la configuración del banco de pruebas, la adaptación de los dispositivos y la asistencia técnica.
  • Experiencia en exportación apoyando a compradores internacionales con comunicación y documentación técnica



Extended Application Scenarios

  • Pressure testing for valves, pressure vessels, pressure sensors, pipelines, and actuators.
  • Water and oil pressure tests, including hydraulic and pneumatic simulation.
  • Emergency shutoff testing for oil wells and gas wells.
  • Bubble tests in valve and wellhead equipment.
  • High-pressure air filling for aircraft tires and hydraulic accumulators.
  • Laboratory and industrial calibration and functional testing of components.
