Bomba Hidráulica Neumática de la Serie OS

Bomba Hidráulica Neumática de la Serie OS
Bomba Hidráulica Neumática de la Serie OS

introducción del producto

The pneumatic hydraulic pump is designed to increase the pressure of oil, water, and chemical media. The pump uses compressed air as the driving source and converts air pressure into high hydraulic pressure through a piston intensification structure.

The pump features a compact structure, low cost, and reliable operation. Depending on the model, the maximum pressure can reach 600 MPa. pumps are widely used in industries such as petroleum, chemical processing, defense, mining machinery, engineering equipment, and aerospace.

The pneumatic hydraulic pump series includes M, MD, OS, OSD, OG, and OGD models, which can meet different pressure and flow requirements.

Solicitar presupuesto

Descripción del producto

The pneumatic hydraulic pump operates with compressed air pressure ranging from 0.1–0.8 MPa (14.5–116 PSI). The pump uses a large-diameter air piston connected to a smaller hydraulic piston. When compressed air drives the air piston, the hydraulic piston generates higher pressure according to the piston area ratio.

The OS series pump adopts a single-acting pneumatic drive structure. The pump control valve automatically switches direction, allowing the pump to operate continuously. The gas drive components are made of aluminum alloy with anodized treatment to ensure good appearance and corrosion resistance.

The hydraulic pump head can be selected as carbon steel or stainless steel depending on the working medium.

Bomba Hidráulica Neumática de la Serie OS



Technical Parameters OS9 OS17 OS25 OS39 OS60 OS80 OS108 OS150 OS240
Pressure Ratio 9:1 17:1 25:1 39:1 60:1 80:1 108:1 150:1 240:1
Outlet Pressure PB (bar) 72 136 200 312 480 640 864 1200 1920

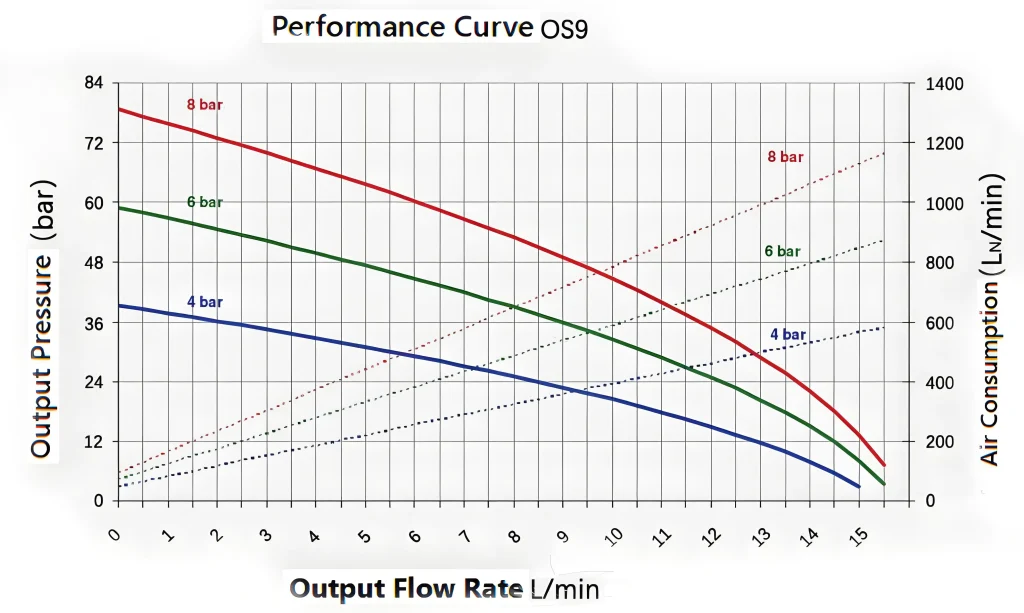

Free Flow Rate (L/min) 15.13 9.38 6.72 4.31 2.75 2.06 1.55 1.08 0.98
Driven Air Pressure PL (bar) 1–8 1–8 1–8 1–8 1–8 1–8 1–8 1–8 1–8
Driven Air Port Size ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″ ZG1/2″
Medium Inlet Port Size ZG3/4″ ZG1/2″ ZG1/2″ ZG3/8″ ZG3/8″ ZG3/8″ ZG3/8″ ZG3/8″ ZG1/4″
Medium Outlet Port Size ZG1/2″ ZG1/2″ ZG3/8″ ZG1/4″ ZG1/4″ ZG1/4″ M14×1.5 M14×1.5 M14×1.5
Booster Pump Material Aluminum Alloy / Carbon Steel / Stainless Steel
Max Working Frequency (times/min) 60 60 60 60 60 60 60 60 60
Pump Stop Pressure PB 9PL 17PL 25PL 39PL 60PL 80PL 108PL 150PL 240PL
Max Working Temperature (°C) 60 60 60 60 60 60 60 60 60
Net Weight (kg) 7.2 7.1 7.1 7.1 7.1 7.1 7.1 7.1 7
Standard Seals Polyurethane / Nitrile Rubber

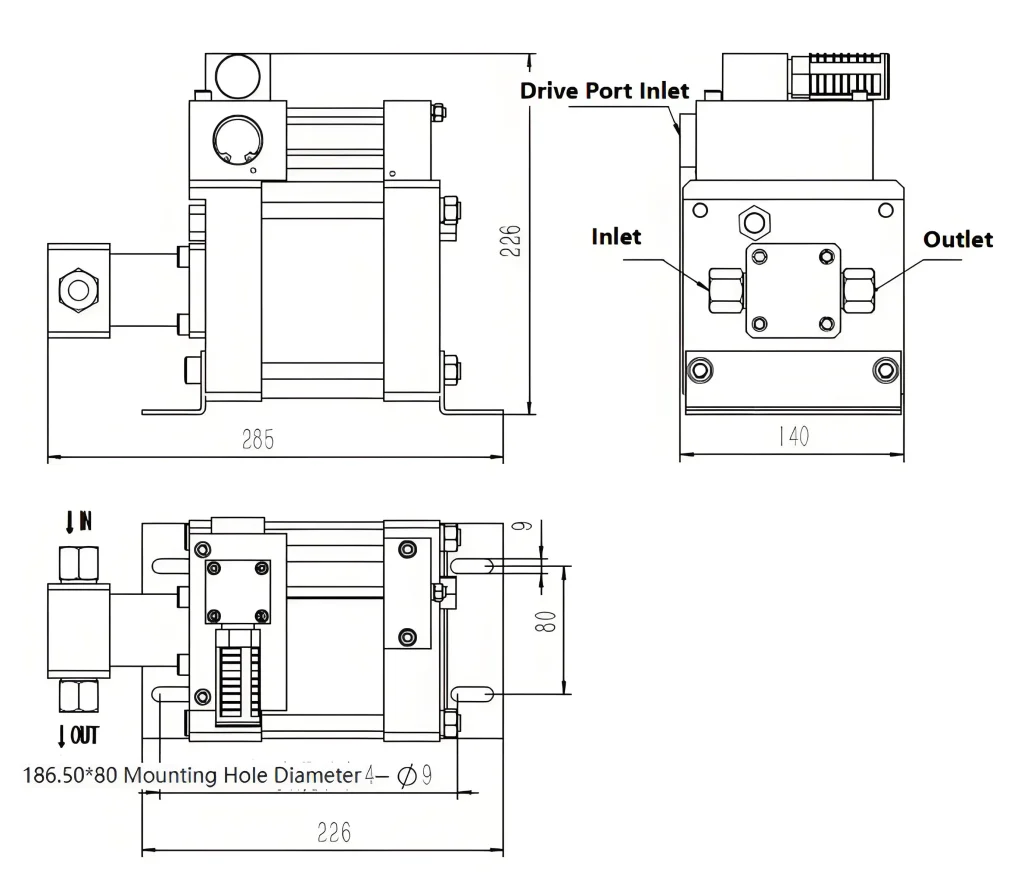

Length (mm) 285 285 285 285 285 285 285 285 285
Width (mm) 140 140 140 140 140 140 140 140 140
Height (mm) 226 226 226 226 226 226 226 226 226
Oil Filling Version Ordering Code OS90L OS170L OS250L OS390L OS600L OS800L OS1080L OS1500L OS2400L
Water Filling Version Ordering Code OS9WL OS17WL OS25WL OS39WL OS60WL OS80WL OS108WL OS150WL OS240WL
Special Inlet and Outlet (e.g., NPT) Ordering Code OS90L-NPT OS170L-NPT OS250L-NPT OS390L-NPT OS600L-NPT OS800L-NPT OS1080L-NPT OS1500L-NPT OS2400L-NPT

Features & Functions

  • Pneumatic Drive Operation
    The pump operates using compressed air without electrical power.
  • Pressure Intensification Principle
    A large air piston drives a smaller hydraulic piston to generate high pressure according to the piston area ratio.
  • Automatic Reciprocating Operation
    The pump control valve automatically changes direction to enable continuous operation.
  • Compact Structure
    The pump design is compact and suitable for installation in various equipment systems.
  • Wide Media Compatibility
    Suitable for pressurizing oil, water, and chemical media.



Ventajas del producto

  • High Pressure Output
    Capable of generating very high hydraulic pressure for testing and industrial applications.
  • Stable Operation
    The pneumatic drive system ensures reliable and stable operation.
  • Corrosion Resistance
    Gas drive components are made of anodized aluminum alloy.
  • Flexible Material Options
    Pump heads can be manufactured from carbon steel or stainless steel depending on the working medium.
Bomba Hidráulica Neumática de la Serie OS

If you’d like to learn more about other models, please contact our customer service team.



Ventajas de nuestra empresa

Highlight se centra en el diseño y la fabricación de equipos de pruebas de presión y sistemas de pruebas de control de fluidos, ofreciendo tanto modelos estándar como personalización basada en proyectos.

  • Más de 16 años centrados en equipos de pruebas de presión y sistemas de refuerzo neumático
  • Capacidad de producción anual: más de 1.000 equipos
  • Más de 8000 clientes atendidos
  • Implantación de la gestión de calidad basada en ISO9001 y control estable de la fabricación
  • Un sólido equipo de ingeniería para la configuración del banco de pruebas, la adaptación de los dispositivos y la asistencia técnica.
  • Experiencia en exportación apoyando a compradores internacionales con comunicación y documentación técnica



Application Fields

pneumatic hydraulic pumps are widely used for:

  • Hydraulic testing of valves, pressure vessels, and pressure switches
  • Strength and fatigue testing of hydraulic components
  • Pressure gauge and sensor calibration
  • Water pressure burst testing
  • Leak testing
  • Oil well and gas emergency shut-off devices
  • Providing pressure sources for various hydraulic testing equipment



Installation & Operating Conditions

Installation Position

The pump can be installed in any position.
For optimal sealing performance and longer service life, vertical installation is recommended.

Drive Air Connection

The drive air port is located outside the pump control valve.
A compressed air filter and water separator should be installed to ensure clean air supply.

Temperatura de trabajo

Standard operating temperature range:-20°C to +60°C
