MLQP-63/2-C Máquina de prueba hidrostática de cilindros

MLQP-63/2-C Máquina de prueba hidrostática de cilindros
MLQP-63/2-C Máquina de prueba hidrostática de cilindros
MLQP-63/2-C Máquina de prueba hidrostática de cilindros
MLQP-63/2-C Máquina de prueba hidrostática de cilindros
MLQP-63/2-C Máquina de prueba hidrostática de cilindros
MLQP-63/2-C Máquina de prueba hidrostática de cilindros

introducción del producto

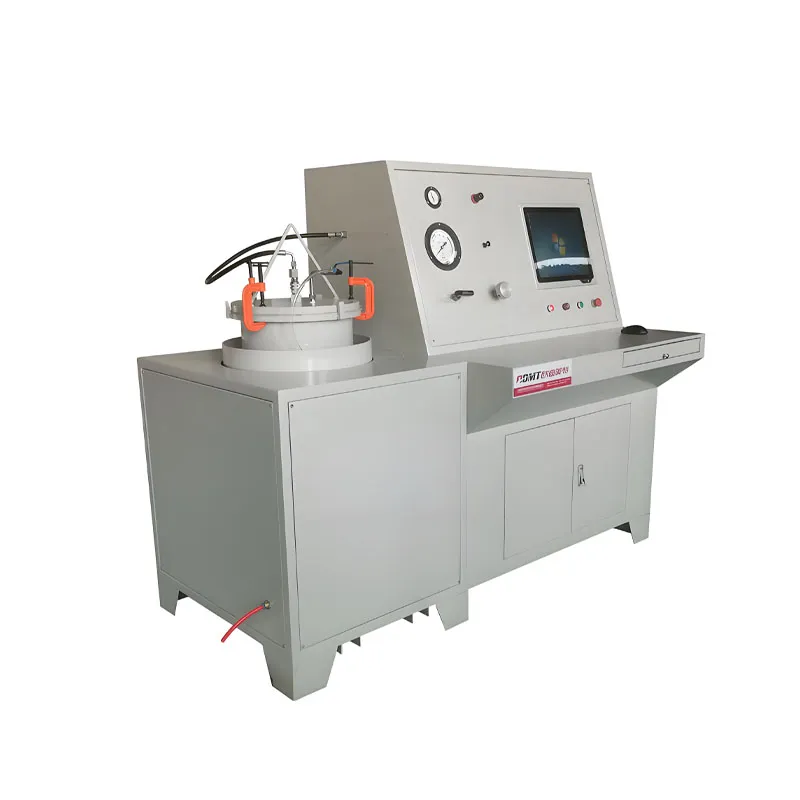

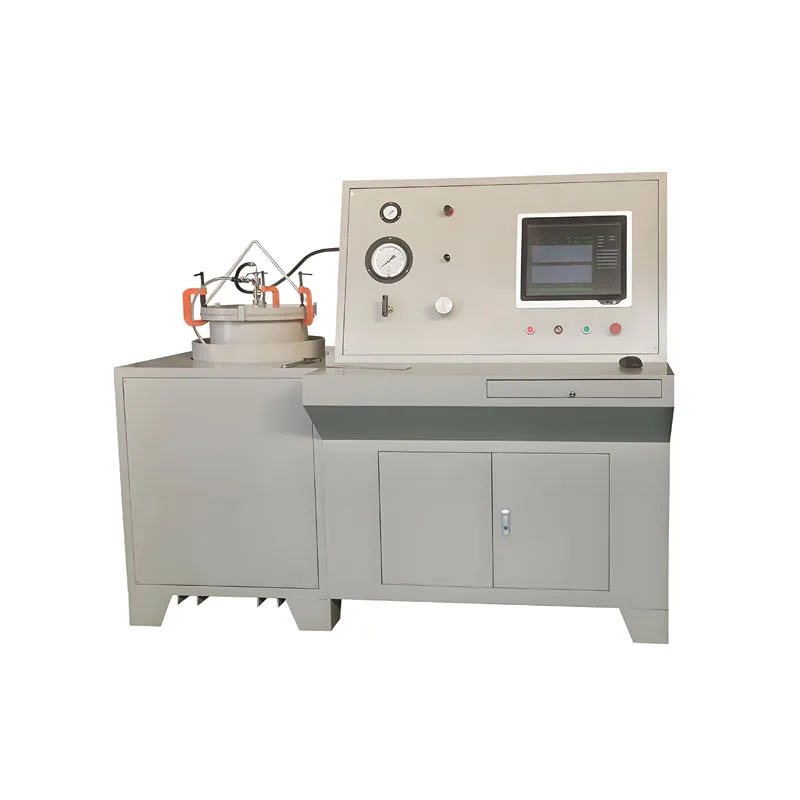

The MLQP-63/2-C Cylinder Hydrostatic Test Machine is a hydrostatic testing system designed for the periodic inspection of seamless gas cylinders. The equipment is designed, manufactured, and tested in accordance with GB/T 13004-2016 and GB/T 9251-2011, and is mainly used for the hydrostatic test of seamless gas cylinders and the evaluation of residual deformation and deformation form under pressure. The test data is recorded, collected, and printed under computer control.

Solicitar presupuesto

Descripción del producto

The equipment uses a special operating cabinet and is equipped with an air driven liquid booster pump. The system includes dual pipeline arrangements, and the machine can carry out hydrostatic testing on seamless gas cylinders under computer-controlled operation. The industrial computer can complete the whole testing process, including empty cylinder weighing, water filling, full cylinder weighing, and water pressure testing. Through the test, the system automatically measures the volume residual deformation rate of the gas cylinder.

The machine is equipped with a compatible interface for connection with an external code scanning device, and cylinder information can be entered either manually or by scanning.

Artículo Especificación
Modelo MLQP-63/2-C
Applicable Object Seamless gas cylinder
Hydrostatic Test Pressure 63 MPa
Pressure Test Pump OGD100WL air driven liquid booster pump
Maximum Working Pressure of Pressure Test Pump 80 MPa
Water Jackets 2 sets
Water Jacket Cavity Specification Customized according to user needs
Pressure Sensor Range 0–50 MPa, ±0.5% FS
Electronic Balance Range 0–2000 g / 0.1 g
Water Jacket Sealing Method Tent seal
Working Air Pressure 0.6–0.8 MPa
Working Power Supply AC220–380V / 50Hz
Weighing Method Wireless crane scale data automatically entered into the computer

 Características y funciones

  • Designed for hydrostatic testing of seamless gas cylinders
  • Computer-controlled testing process
  • Supports empty bottle weighing, water filling, full bottle weighing, and water pressure testing
  • Automatically measures the residual deformation rate of the gas cylinder
  • Equipped with 2 water jackets
  • Uses an air driven liquid booster pump
  • Includes a compatible interface for external code scanning devices
  • Supports manual input or scanning input
  • Test data can be recorded, collected, and printed by computer
  • Water jacket testing method is used to detect the change in water volume inside the jacket
  • Each water jacket is equipped with an explosion-proof pressure relief port



Ventajas del producto

  • Applicable to the periodic hydrostatic test of seamless gas cylinders
  • Used for both hydrostatic pressure testing and residual deformation rate evaluation in one system
  • The whole testing process is completed by the industrial computer
  • Test results can be recorded, collected, and printed under computer control
  • Cylinder information can be entered by manual input or external code scanning
  • The water jacket cavity specification can be customized according to user requirements
  • Each water jacket is equipped with an explosion-proof pressure relief port for testing safety



Ventajas de nuestra empresa

Highlight se centra en el diseño y la fabricación de equipos de pruebas de presión y sistemas de pruebas de control de fluidos, ofreciendo tanto modelos estándar como personalización basada en proyectos.

  • Más de 16 años centrados en equipos de pruebas de presión y sistemas de refuerzo neumático
  • Capacidad de producción anual: más de 1.000 equipos
  • Más de 8000 clientes atendidos
  • Implantación de la gestión de calidad basada en ISO9001 y control estable de la fabricación
  • Un sólido equipo de ingeniería para la configuración del banco de pruebas, la adaptación de los dispositivos y la asistencia técnica.
  • Experiencia en exportación apoyando a compradores internacionales con comunicación y documentación técnica



Main System Configuration

The latest technical proposal lists the following main system configuration:

  • Host – 1 set
  • System piping – 1 set, copper piping design
  • Pressure test pump – 1 set
  • Water jacket and water jacket cover – 1 set
  • Electronic balance – 1 unit
  • 2 sets of quick connectors
  • Circuit system assembled separately under the pressure test machine table
  • Large LCD display – 1 set
  • HP printer – 1 set
