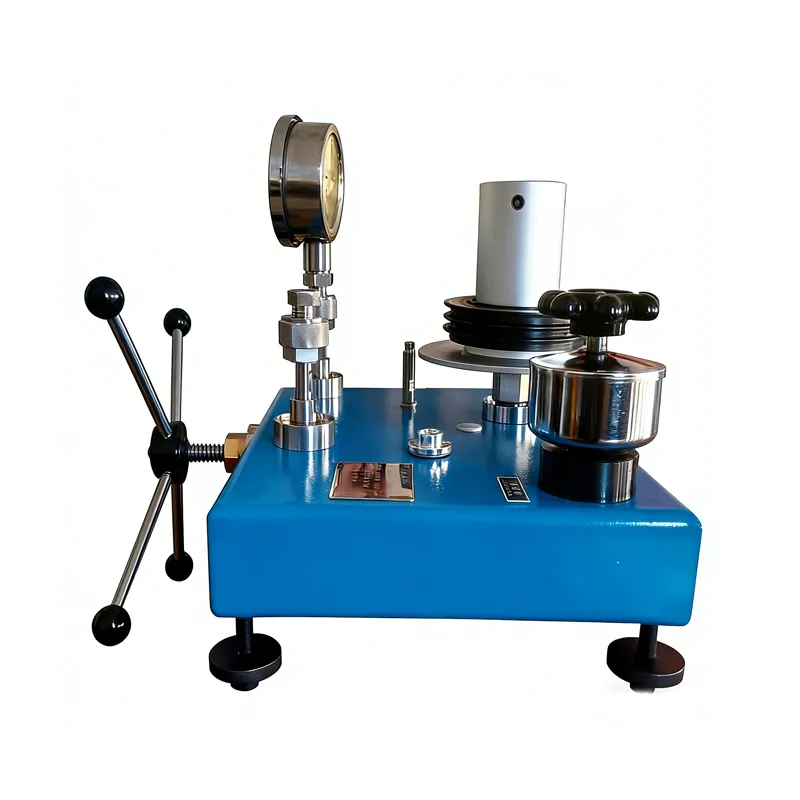

The piston pressure gauge test station adopts a piston and piston cylinder made of cemented tungsten carbide material with high strength, high hardness and low temperature linear expansion coefficient.
After careful grinding, the piston and cylinder ensure stable performance in a wide working temperature environment.
The working pressure medium above 2.5MPa uses specially selected silicone oil with very low viscosity, ensuring that the pressure gauge has extremely high sensitivity.
The pressure adjustment system is light and labor-saving, allowing easy pressure adjustment even at 100MPa.
| Modelo |
Test Range (MPa) |
Accuracy |
| MDJB-6T |
0.04 – 0.6 |
±0.05%，±0.02% |
| MDJB-60T |
0.1 – 6 |
| MDJB-250T |
0.5 – 25 |
| MDJB-600T |
1 – 60 |
| MDJB-1000T |
1 – 100 |

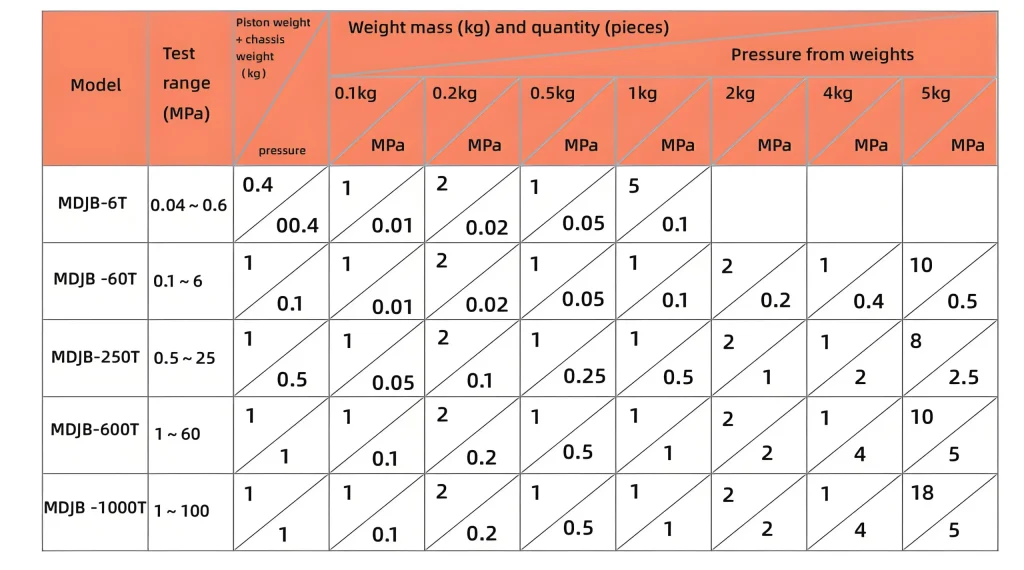

The quality and quantity of the weights are shown in the table below.
Características y funciones
Piston and cylinder made of high-strength tungsten carbide with high hardness and low thermal expansion.
Low center of gravity load structure, ensuring stable piston operation and accurate pressure indication.
- Uses low-viscosity silicone oil as pressure medium for high sensitivity.
- Carbon steel and non-magnetic stainless steel weights ensure accurate pressure generation.
- Displacement sensor monitors piston stroke (0–3 mm) for precise indication.
- Protection system above 25 MPa prevents piston rod damage.
- Light and labor-saving pressure adjustment, easy to operate even at high pressure.
Ventajas del producto
- High stability tungsten carbide piston system
- Minimal piston deformation under pressure
- High pressure sensitivity and measurement accuracy
- Stable pressure output and reliable calibration performance
Ventajas de nuestra empresa
Highlight se centra en el diseño y la fabricación de equipos de pruebas de presión y sistemas de pruebas de control de fluidos, ofreciendo tanto modelos estándar como personalización basada en proyectos.
- Más de 16 años centrados en equipos de pruebas de presión y sistemas de refuerzo neumático
- Capacidad de producción anual: más de 1.000 equipos
- Más de 8000 clientes atendidos
- Implantación de la gestión de calidad basada en ISO9001 y control estable de la fabricación
- Un sólido equipo de ingeniería para la configuración del banco de pruebas, la adaptación de los dispositivos y la asistencia técnica.
- Experiencia en exportación apoyando a compradores internacionales con comunicación y documentación técnica
Calibration Capability
The calibration table is designed for testing flange-type pressure gauges, supporting gauges with flange diameters from 15 mm to 125 mm.
The equipment can perform both vacuum pressure calibration and high-pressure liquid calibration, depending on the selected configuration.
