Para inspección industrial, control de calidad y pruebas de seguridad en industrias como petróleo y gas, generación de energía y sistemas de alta presión.
The MDV-2000/3.75-S Horizontal Claw-Type Butterfly Valve Test Bench is a pressure testing bench used for butterfly valves and check valves. It is applicable to straight-through flanged or wafer-type butterfly valves within DN1000–DN2000.

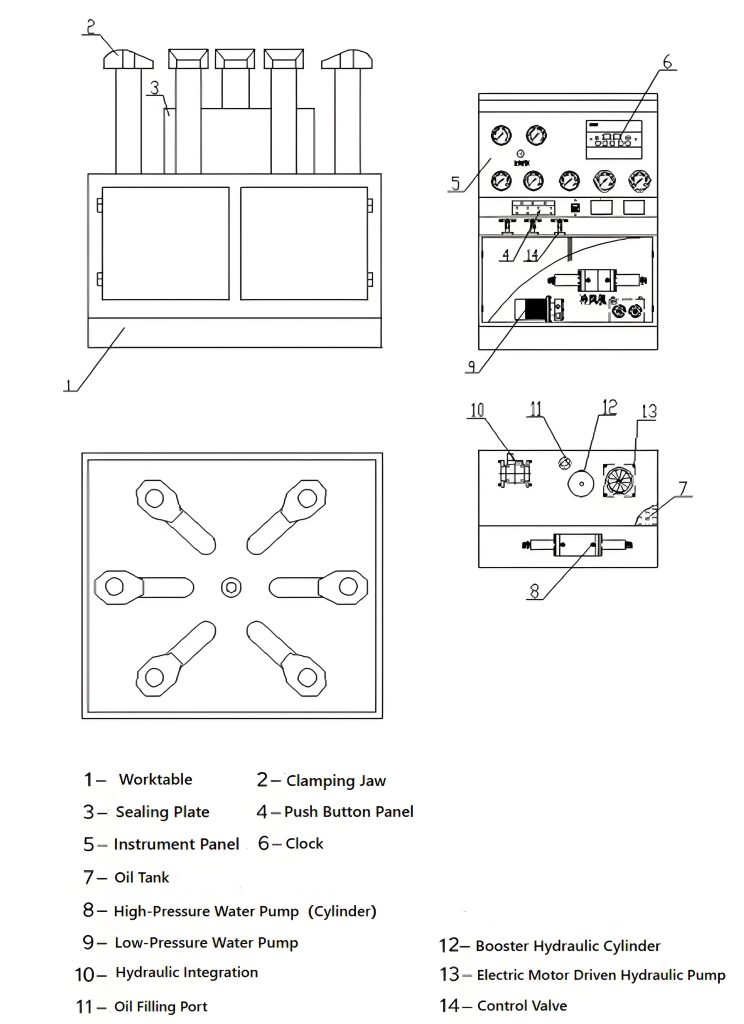

MDV-2000/3.75-S integrates the hydraulic system, electrical control system, high/low-pressure water pump pressure supply device, oil pressure / water pressure / gas pressure instrumentation system, control valve system, clamping worktable system, and medium circulation storage tank.
The bench uses a claw-type clamping structure to clamp the valve flange end face. The clamping force is adjustable. The sealing between the butterfly valve and blind plate uses an end-face O-ring sealing method, and the leakage position can be observed.
| Categoría | Artículo | Especificación |
| General | Equipment Type | Banco de pruebas para válvulas de mariposa (tipo garra horizontal) |
| General | Modelo | MDV-2000/3.75-S |
| Alcance de la prueba | Diámetro nominal | DN1000–DN2000 |
| Test Valve Type | Applicable Valves | Straight-through flanged or wafer-type butterfly valves |
| Installation | Método de sujeción | Claw clamping at end face; clamping force adjustable |
| Sellado | Sellado de válvulas y placas ciegas | Junta tórica de estanqueidad |
| Medio de Prueba | Prueba hidrostática | Agua |
| Medio de Prueba | Prueba de estanqueidad al gas a baja presión | 4–7 bar low-pressure gas (air or nitrogen) |
| Elementos de prueba | Completed Tests | Ensayo hidrostático de la carcasa a 1,5×PN; ensayo hidrostático de estanqueidad a alta presión a 1,1×PN; ensayo de estanqueidad al gas a baja presión entre 4 y 7 bar |
| Alcance de la prueba | Alcance de la prueba | DN1000–DN2000 (refer to pressure table) |
| Mecánica | Butterfly Valve Structure Length | 410–760 mm |
| Mecánica | Butterfly Valve Flange OD | Ø1175–Ø2325 mm |
| Mecánica | Claw Disc Spacing | 750–1250 mm (with 300 mm reserved space) |
| Cylinders | Clamping Cylinders | 6 × Ø260 mm |
| Rods | Piston Rod | Ø130 mm |
| Fuerza | Fuerza de sujeción máxima | 630 tons |
| Diámetro nominal | Presión nominal | Rango de presión de prueba |
| DN1000 | 0.25–2.5 MPa | 0.25–3.75 MPa |
| DN1200 | 0.25–2.5 MPa | 0.25–3.75 MPa |
| DN1400 | 0.25–1.6 MPa | 0.25–2.4 MPa |
| DN1600 | 0.25–1.6 MPa | 0.25–2.4 MPa |
| DN1800 | 0.25–1.0 MPa | 0.25–1.5 MPa |
| DN2000 | 0.25–1.0 MPa | 0.25–1.5 MPa |
Highlight está especializada en equipos de pruebas de presión y sistemas de pruebas de control de fluidos, con modelos estándar y configuraciones basadas en proyectos:
46# anti-wear hydraulic oil, cables, and 8 bar air source
Para pruebas de presión de válvulas tipo brida DN80-DN300, verificación de sellado hidrostático e inspección de control de calidad en taller.
Para pruebas hidrostáticas de coraza de válvulas de mariposa DN50-DN600, verificación de estanqueidad al agua a alta presión y pruebas de estanqueidad al gas a baja presión a 4-7 bar.
Para pruebas de presión hidrostática de válvulas DN150–DN600, verificación de sellado a alta presión e inspección de estanqueidad de gas a baja presión.
Para pruebas de presión hidrostática de carcasa de válvulas de mariposa DN250–DN1200, verificación de sellado a alta presión y pruebas de estanqueidad de gas a baja presión de 4–7 bar.
Para pruebas de presión hidrostática de válvulas grandes DN250–DN1000, verificación de sellado a alta presión e inspección de estanqueidad de gas a baja presión.
Para pruebas de presión hidrostática de válvulas pequeñas DN15–DN65, verificación de sellado a alta presión e inspección en taller.
Para pruebas de presión hidrostática de válvulas DN50–DN300, verificación de sellado a alta presión e inspección de estanqueidad de gas a baja presión.
Para fabricantes de válvulas, talleres de mantenimiento y estaciones de inspección de calidad.
Para pruebas hidrostáticas de válvulas grandes de tipo brida DN250–DN600, verificación de sellado e inspección de presión en taller.
