Para pruebas de presión hidrostática de válvulas DN150–DN600, verificación de sellado a alta presión e inspección de estanqueidad de gas a baja presión.

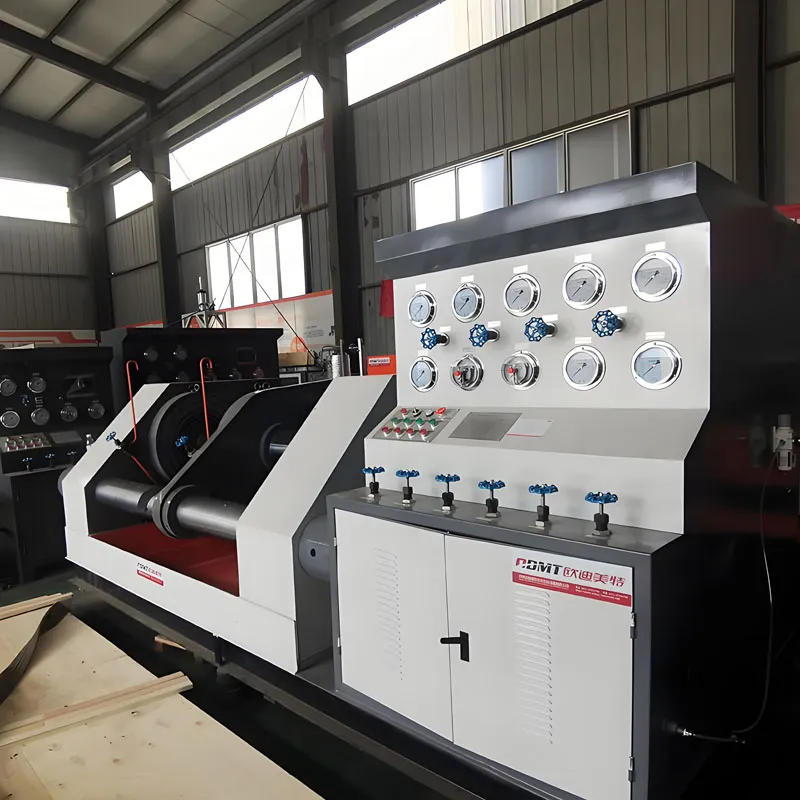

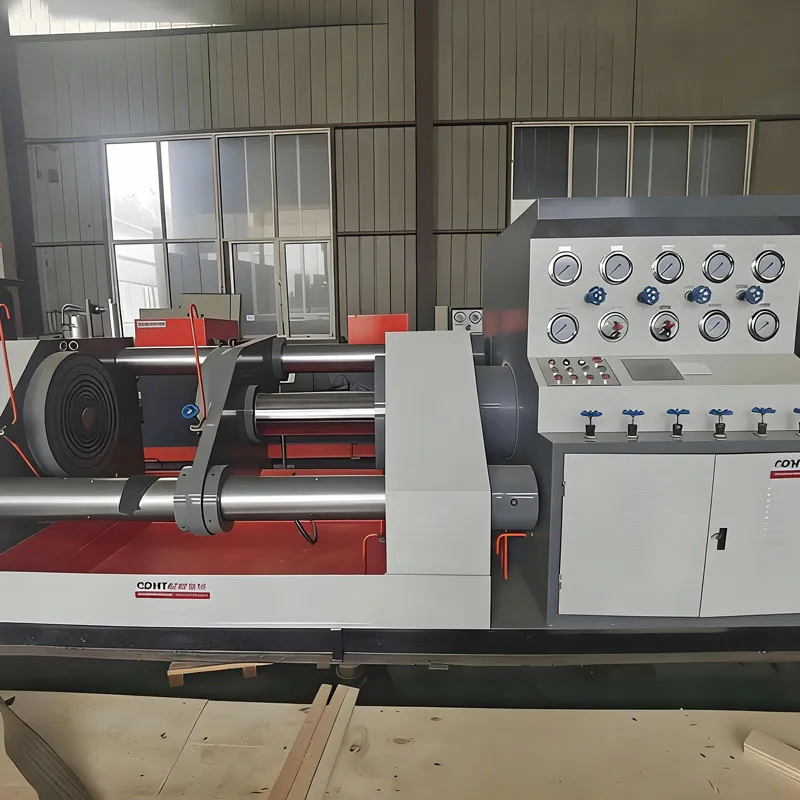

The MHV-HD600/37.5-S Horizontal Top-Press Valve Test Bench is a dedicated valve pressure testing machine designed for hydrostatic shell strength testing, high-pressure sealing tests, and low-pressure gas tightness inspection of larger valves in the DN150–DN600 range. It is built as a high-capacity horizontal test station for workshop and inspection environments where stable clamping, controlled pressurization, and repeatable test procedures are required.

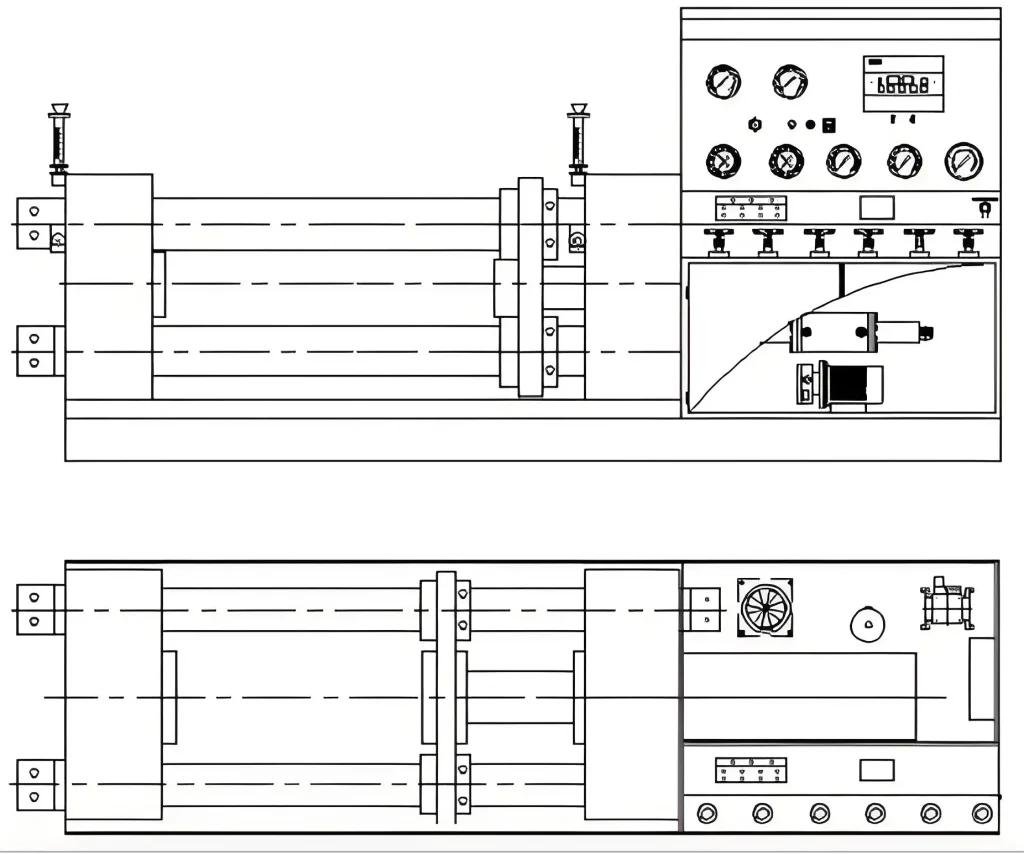

The MHV-HD600/37.5-S integrates a complete valve testing station layout, combining the hydraulic system, electrical control system, high/low pressure water supply system, fixtures, and a horizontal top-press clamping mechanism into one unit.

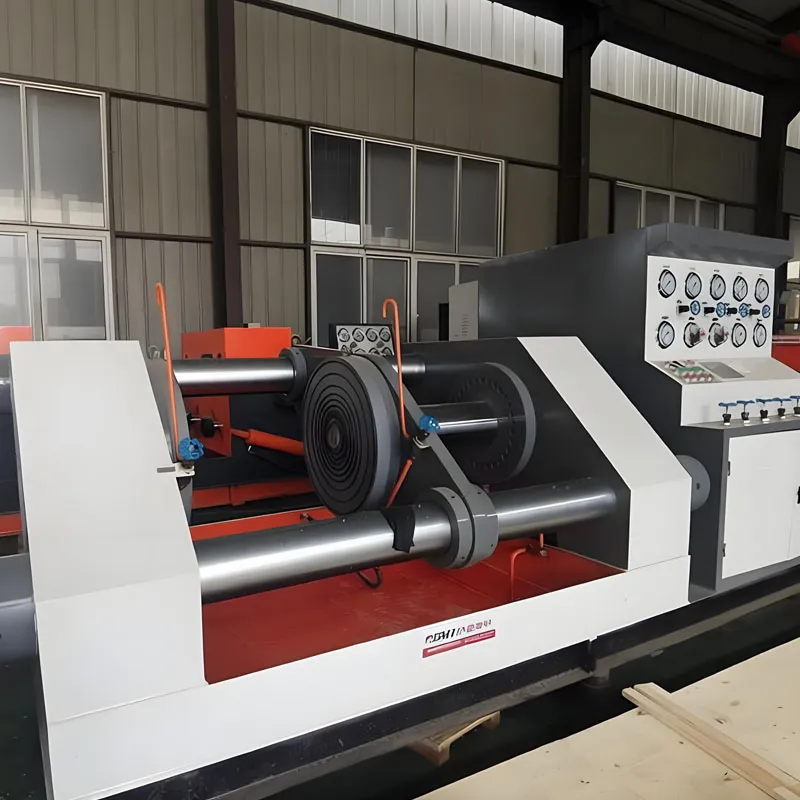

The bench adopts a horizontal top-press structure, where the top-press cylinder provides stable axial pressing to ensure reliable positioning during pressurization. The sealing between the valve and blind plate uses end-face O-ring sealing, supporting workshop sealing requirements for strength and tightness verification.
In operation, the high-pressure water pump is driven by an 8 bar pneumatic system and works with the electrical directional valve for reciprocating operation, continuously supplying pressure to the tested valve through check-valve switching.
| Categoría | Artículo | Especificación |
| General | Tipo de producto | Horizontal Top-Press Valve Test Bench |
| General | Modelo | MHV-HD600/37.5-S |
| General | Gama de tamaños de válvula | DN150–DN600 (150–600 mm) |
| Sellado | Sellado de válvulas y placas ciegas | Junta tórica de estanqueidad |
| Medio de Prueba | Medio de prueba hidrostática | Agua |
| Medio de Prueba | Low-Pressure Tightness Condition | 4-7 bar (aire o nitrógeno) |
| Elementos de prueba | Alcance de la prueba | 1.5× PN shell strength test; 1.1× PN high-pressure sealing test; 4–7 bar low-pressure gas tightness test |
| Mechanical | Tested Valve Face-to-Face Length | 432–1143 mm |
| Mechanical | Sealing Disc Spacing Range | 400–1250 mm |
| Mechanical | Pull Rod Inner Travel | 1050 mm |
| Cylinder | Top-Press Cylinder | Ø380 mm |
| Sujeción | Fuerza de sujeción máxima | 320 tons |
| Diámetro nominal | Nominal Pressure | Presión de prueba |
| DN150 | 6.4–25.0 MPa | 6.4–37.5 MPa |
| DN200 | 4.0–25.0 MPa | 4.0–37.5 MPa |
| DN250 | 2.5–25.0 MPa | 2.5–37.5 MPa |
| DN300 | 1.6–16.0 MPa | 1.6–24.0 MPa |
| DN350 | 1,6-10,0 MPa | 1,6-15,0 MPa |
| DN400 | 1,6-10,0 MPa | 1,6-15,0 MPa |
| DN450 | 1.6–6.4 MPa | 1,6-9,6 MPa |
| DN500 | 1.6–5.0 MPa | 1.6–7.5 MPa |
| DN600 | 1.6–5.0 MPa | 1.6–7.5 MPa |
Supports complete inspection workflow:
